Description du projet
Câble chauffant autorégulant CAHT/Ex
Les câbles chauffants autorégulants haute température CAHT/EX sont réservés aux applications de maintien en température de canalisations, ballons, réservoirs et autres organes hydrauliques situés dans des zones classées à risques d’explosion (atmosphères explosibles -ATEX – Groupe II2 GD).
Marquage : CAHT/Ex – Ex e IIC T3 Gb – Ex tb IIIC T120°C Db – IP 66/67
Plage d’utilisation : -50°C à +120°C
Fabrication Française conforme aux exigences de la directive Européenne 2014/34/EU et des normes EN 60079-0, EN 60079-7, EN 60079-31, EN 60079-30.1.
Les câbles autorégulants CAHT/Ex se coupent à la longueur sur le chantier et sont ainsi très simples de mise en oeuvre.
Le raccordement électrique se fait par l’intermédiaire d’un coffret de type certifié Eex’e’(sécurité augmentée) ou Eex’d’ (enveloppe antidéflagrante) suivant les normes Europennes EN 60079.14 / EN 60079-0/07/30.
Exposition maxi sous tension : 120°C / hors tension : 200°C
Température de maintien maxi conseillée = 85°C
Les avantages
- se coupent à la longueur désirée sur le site et permettent la dérivation à partir d’un point d’alimentation unique (longueur cumulée maxi = 110m)
- élément chauffant semi conducteur qui adapte sa puissance localement. sécurité intrinsèque 120°C
- autorisent les chevauchements lors de la mise en oeuvre (autorégulant)
- les câbles chauffants CAHT/EX supportent branchés 120°C / débranchés 200°C
- notification ATEX usine TECHNITRACE : LCIE 18ATEXQ4004
- attestation CE de type : LCIE 13ATEX3091X
Marquage : CAHT/Ex – Ex e IIC T3 Gb – Ex tb IIIC T200°C Db – IP 66/67
Plage d’utilisation : -50°C à +120°
Principes de fonctionnement
Autorégulation à 120°C
Puissance dissipée variable localement en tout point en fonction de la température
du support de diffusion sur lequel est situé le câble chauffant.
La puissance est déterminée par le fabricant selon la norme EN 62.395

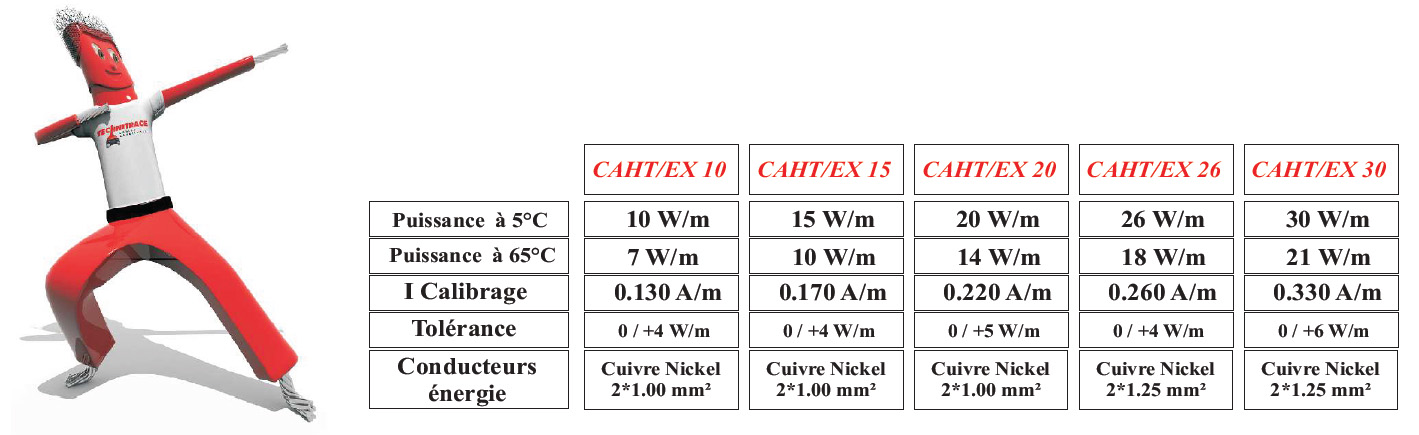

Caractéristiques générales
- gaine primaire fluoropolymère FEP + tresse cuivre étamé
- surgainage fluoropolymère FEP spécialeme,t précaunisé pour les ambiances chimiquement agressives
- tension : 230 V/240 V / 50 ou 60 hz ( 115 V en option)
- calibrage : Intensité nominale maxi * 2
- utiliser des disjoncteurs courbe C ou D
- pique de courant possible de 3 * In / 300ms
- disjoncteur différentiel obligatoire : 30 mA
- longueur maximale / point alimentation = environ 110 m
Les courbes de dissipations thermiques pour ce câble chauffant sont théoriques et données à titre d’information.
Téléchargez la fiche technique
